MISURA CONTINUA DEL LIVELLO, ecco come con i sensori Dinel

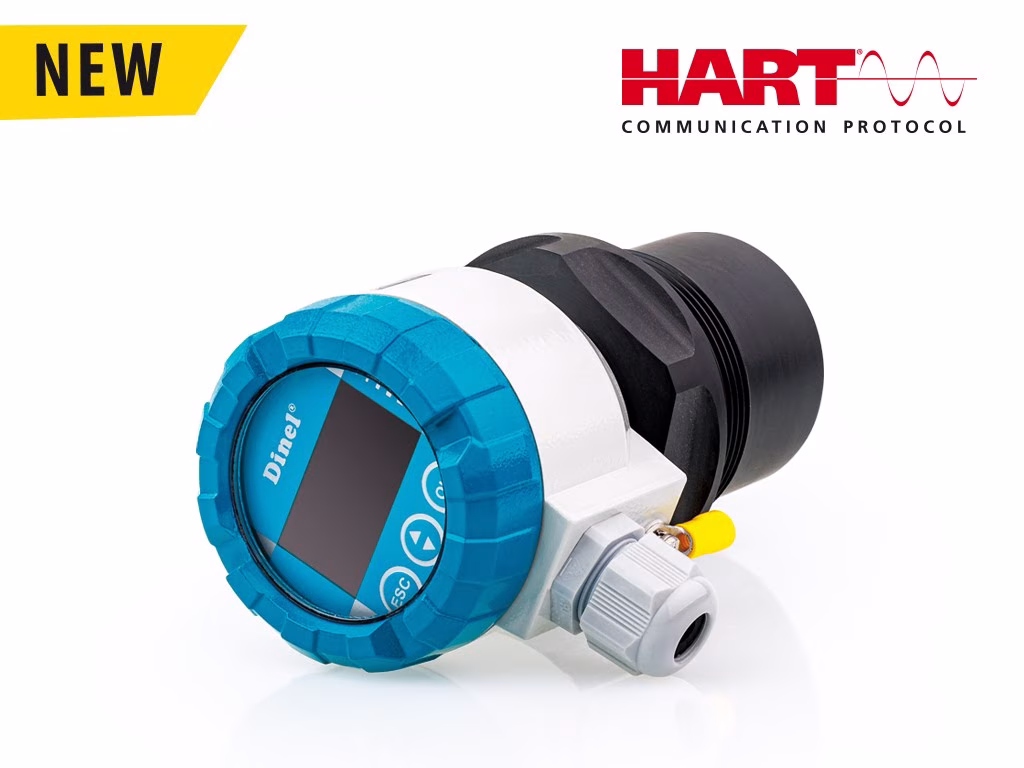

Antenna radar level meter ARLM-70 “Amanda”

Trasmettitori di livello radar senza contatto con antenna

I trasmettitori di livello radar senza contatto con antenna sono progettati per la misurazione continua del livello di liquidi e sostanze pastose in serbatoi, contenitori e pozzetti. Grazie alla tecnologia radar FMCW a 25 GHz (banda K), garantiscono misure precise e affidabili anche in condizioni operative difficili, senza contatto diretto con il fluido.

Caratteristiche principali

• Misurazione continua senza contatto.
• Tecnologia radar FMCW a 25 GHz.
• Antenna a imbuto compatta con copertura protettiva contro sporco, vapori e gas.
• Soppressione dei falsi echi.
• Display OLED o LCD per la visualizzazione dei valori misurati.
• Campo di misura da 0,3 a 8 m oppure da 0,3 a 20 m.
• Uscita 4…20 mA con comunicazione HART®.
• Misurazione indipendente da temperatura, pressione atmosferica e caratteristiche del fluido.
• Funzionamento affidabile anche in presenza di vapori aggressivi e in condizioni di sottovuoto.

Applicazioni

Questi misuratori di livello sono indicati per serbatoi chiusi, contenitori, pozzetti semiaperti e spazi aperti. Sono utilizzati nei settori chimico, trattamento acque, alimentare, farmaceutico e in tutte le applicazioni industriali che richiedono una misura precisa e affidabile del livello.

Domande frequenti

Quali sono i vantaggi di un trasmettitore di livello radar?

La tecnologia radar consente una misurazione precisa senza contatto con il liquido, riducendo la manutenzione e garantendo prestazioni affidabili anche in presenza di vapori, sottovuoto o variazioni di temperatura e pressione.

Quali prodotti possono essere misurati?

Il trasmettitore è adatto alla misura di liquidi e sostanze pastose in numerose applicazioni industriali.

Qual è il campo di misura disponibile?

Sono disponibili versioni con campo di misura da 0,3 a 8 metri oppure da 0,3 a 20 metri, con uscita 4…20 mA e comunicazione HART®.



Scheda tecnica: DINEL – sensori radar per livelli continui serie ARLM 70

---

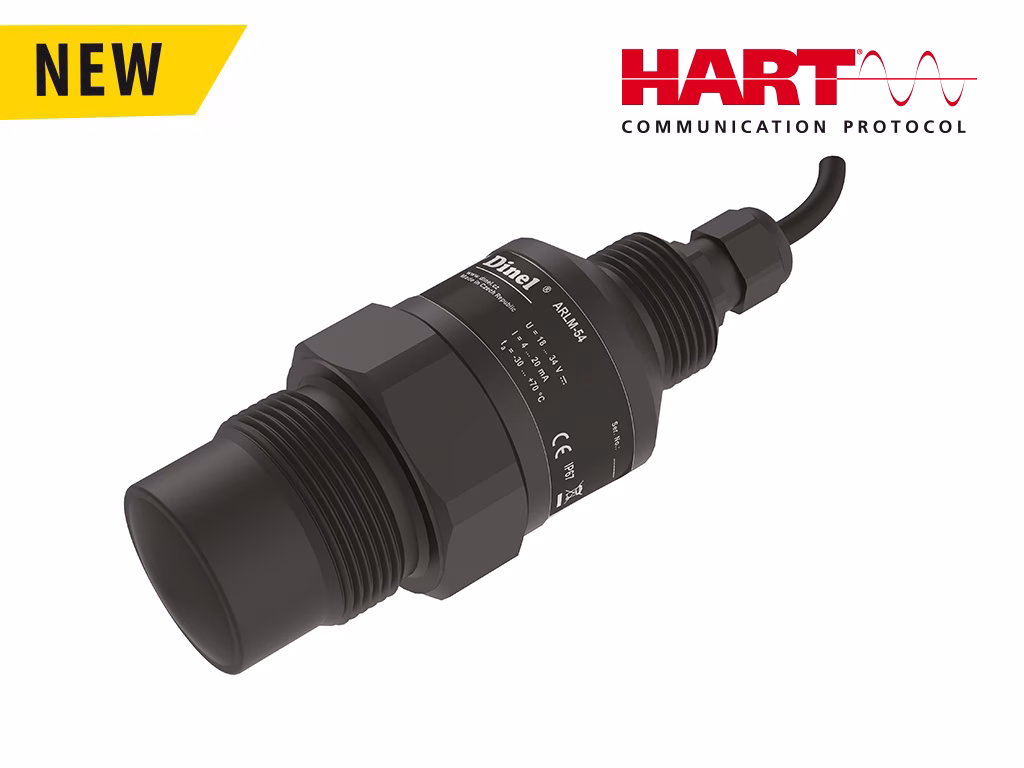

Sensore radar ad antenna ARLM-54

• Misurazione del livello senza contatto.
• Tecnologia radar FMCW a 25 GHz (banda K).
• Campo di misura da 0,3 a 8 m oppure da 0,3 a 20 m.
• Installazione flessibile con collegamento filettato superiore o inferiore.
• Soppressione dei falsi echi per una maggiore precisione.
• Collegamento a due fili.
• Uscita analogica 4…20 mA con protocollo HART®.
• Misurazione indipendente da temperatura, pressione atmosferica e caratteristiche del fluido.
• Idoneo per applicazioni con vapori aggressivi e in condizioni di sottovuoto.
• Grado di protezione IP68.
• Antenna a imbuto con copertura protettiva contro sporco, vapori e gas.

Applicazioni

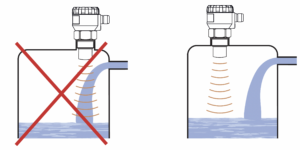

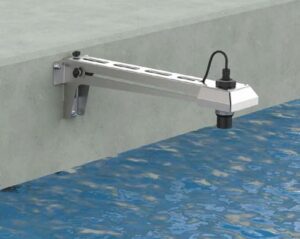

Il misuratore di livello radar ARLM-54 è adatto alla misura continua del livello in serbatoi chiusi, contenitori, pozzetti semiaperti e installazioni all’aperto. È indicato per il monitoraggio di liquidi e sostanze pastose nei settori chimico, trattamento delle acque, alimentare, farmaceutico e in numerose applicazioni industriali.

Vantaggi del sensore radar ARLM-54

• Misurazione senza contatto con il prodotto.
• Elevata precisione anche in presenza di vapori aggressivi.
• Funzionamento affidabile in condizioni di sottovuoto.
• Prestazioni indipendenti dalle variazioni di temperatura e pressione atmosferica.
• Misurazione non influenzata dalle caratteristiche del fluido.
• Installazione semplice e manutenzione ridotta.

Domande frequenti

Quali prodotti può misurare il sensore radar ARLM-54?

L’ARLM-54 è progettato per la misura continua del livello di liquidi e sostanze viscose in serbatoi e contenitori industriali.

Qual è il campo di misura disponibile?

Il sensore è disponibile con un campo di misura da 0,3 a 8 metri oppure da 0,3 a 20 metri, in funzione dell’applicazione.

Quali sono i vantaggi della tecnologia radar FMCW?

La tecnologia radar FMCW garantisce una misurazione precisa e stabile senza contatto con il prodotto, riducendo la manutenzione e assicurando prestazioni affidabili anche in presenza di vapori, variazioni di temperatura, pressione o condizioni di sottovuoto.

Scheda tecnica: DINEL – sensori radar per livelli continui serie ARLM 54

---

Misura di livello radar ad onda guidata

Il principio di funzionamento del misuratore di livello radar a impulsi (microonde) è TDR (Time Domain Reflectometry).

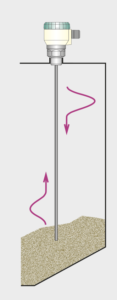

L’elettronica trasmette impulsi elettrici molto brevi (0,5 ns) collegati ad una linea di trasmissione unifilare, ovvero l’elettrodo di misura che può essere ad asta o a fune. L’impulso si propaga lungo l’elettrodo sotto forma di onda elettromagnetica verso la superficie da misurare, dove viene parzialmente riflessa e restituita alla modulo di ricezione dell’elettronica. L’elettronica misura il tempo di volo dell’onda elettromagnetica ed imposta opportunamente il valore del segnale di uscita. Questo metodo è insensibile alle variazioni dell’atmosfera (pressione, temperatura, polvere, vapore) e alle variazioni dei parametri del prodotto da rilevare (variazione della costante dielettrica, conducibilità).

Serie GRLM-70

Adatto alla misura di livello in continuo di vari liquidi, poltiglia, solidi sfusi e polveri

Scheda tecnica: https://www.sensormatic.it/archivio/pdf/DINEL-sensori-radar-per-livelli-continui-serie-GRLM-70.pdf

---

Misura di livello ad ultrasuoni

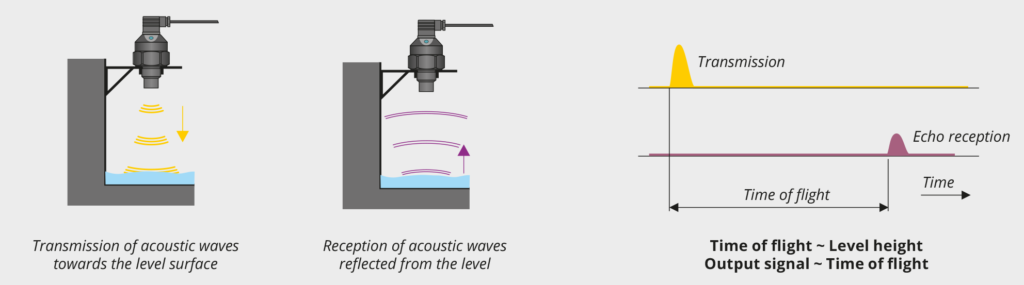

Il misuratore di livello ad ultrasuoni trasmette impulsi ultrasonici che si riflettono sulla superficie piana da rilevare. Le onde acustiche riflesse vengono ricevute dal misuratore di livello ed elaborate dal processore interno. Inoltre la temperatura viene compensata e l’uscita modificata in segnale in corrente o in tensione.

Il metodo è insensibile alle variazioni del target (cambiamenti nella costante dielettrica, conducibilità) ma, in caso di schiuma, forte turbolenza, rapido flusso d’aria e forte evaporazione, questo metodo può essere utilizzato solo dopo un test preliminare. Nelle applicazioni con vuoto non è possibile utilizzare i sensori ad ultrasuoni.

Serie ULM-53

Per la misura di livello continua senza contatto di vari liquidi, poltiglia e materiali pastosi in recipienti chiusi o aperti, pozzetti, serbatoi ecc.

Scheda tecnica: https://www.sensormatic.it/archivio/pdf/DINEL-Sensori-ad-ultrasuoni-per-livelli-continui-serie-ULM-53.pdf

Serie ULM-54

Per la misura di livello continua senza contatto in applicazioni esterne – fiumi, canali, pozzi. Per acqua, acque reflue e liquame, paste e materiali sfusi

Scheda tecnica: https://www.sensormatic.it/archivio/pdf/DINEL-Sensori-ad-ultrasuoni-per-livelli-continui-serie-ULM-54.pdf

Serie ULM-70

Per la misura di livello continua senza contatto di vari liquidi, poltiglia, materiali pastosi e solidi sfusi in recipienti chiusi o aperti, pozzetti, serbatoi ecc.

Scheda tecnica: https://www.sensormatic.it/archivio/pdf/DINEL-Sensori-ad-ultrasuoni-per-livelli-continui-serie-ULM-70.pdf

---

Misura di livello capacitiva

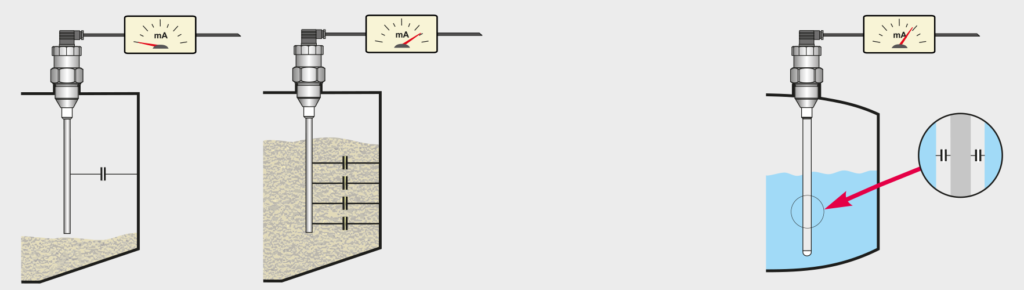

L’aumento del livello provoca una maggiore immersione dell’elettrodo di misura e quindi aumenta la sua capacità elettrica. In base alla capacità misurata viene impostata l’uscita del misuratore di livello.

Misura di materiali elettricamente non conduttivi:
Il condensatore è costituito dall’elettrodo del sensore e dalla parete. Il dielettrico è l’aria o il materiale.

Misura di materiali elettricamente conduttivi:
Il condensatore è costituito dall’elettrodo del sensore e dal materiale (parete). Il dielettrico è l’isolamento dell’elettrodo.

Questo metodo è insensibile a qualsiasi cambiamento nell’atmosfera sopra la superficie (vuoto, pressione, vapori, polvere) ed è anche parzialmente insensibile alla formazione di schiuma in superficie. Il metodo non è applicabile in caso di variazione della costante dielettrica del prodotto da rilevare mentre, se cambia solo la conducibilità del fluido (es. acqua potabile x vapore condensato) e quando il sensore ha l’elettrodo isolato, allora non vi sono effetti sul segnale di uscita.

Serie CLM-36

Per la misura di livello in continuo di liquidi, solidi sfusi e polveri in serbatoi, tramogge, silos ecc.

Scheda tecnica: https://www.sensormatic.it/archivio/pdf/DINEL-Sensori-di-livello-capacitivi-serie-CLM-36.pdf

Serie CLM-40

Per la misurazione continua del livello di carburante diesel, oli e altri prodotti petroliferi in camion, macchine edili, motori di locomotive ecc.

Scheda tecnica: https://www.sensormatic.it/archivio/pdf/DINEL-Sensori-di-livello-capacitivi-serie-CLM-40.pdf

Serie CLM-70

Per la misura continua di livello di liquidi, solidi sfusi e polveri in tutti i settori industriali

Scheda tecnica: https://www.sensormatic.it/archivio/pdf/DINEL-Sensori-di-livello-capacitivi-serie-CLM-70.pdf

Serie DLM-35

Per la misura di livello in continuo di liquidi, solidi sfusi e polveri in serbatoi, tramogge, ecc.

Scheda tecnica: https://www.sensormatic.it/archivio/pdf/DINEL-Sensori-di-livello-capacitivi-serie-DLM-35.pdf

---

Misura di livello idrostatica

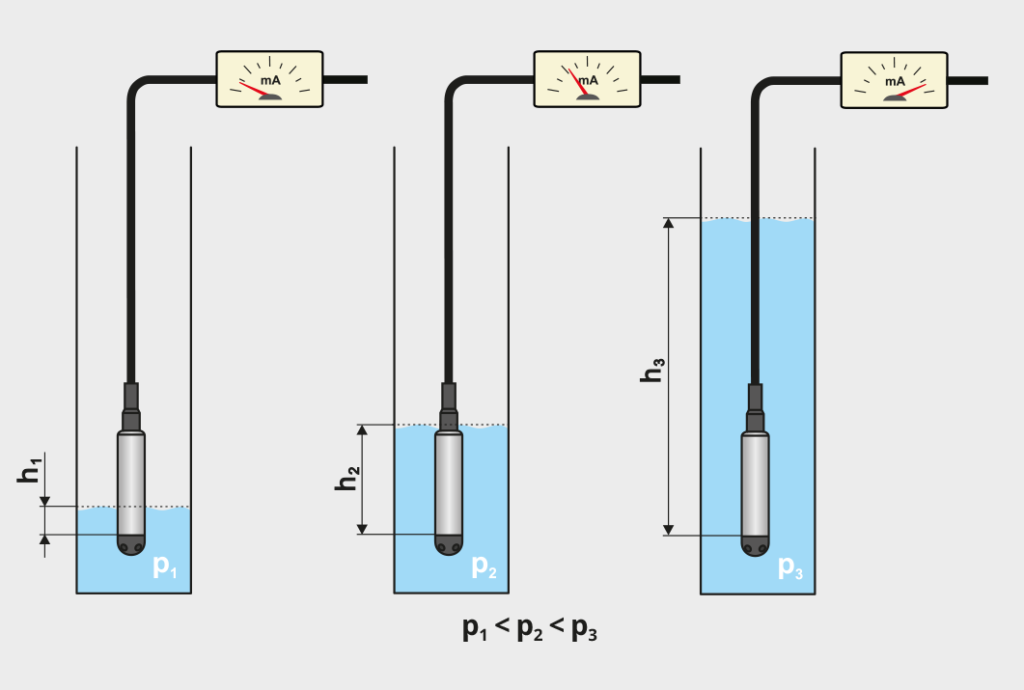

Il principio della misura di livello si basa sulla pressione idrostatica (p) dell’altezza della colonna d’acqua (h), dove le costanti di proporzionalità sono le densità (ρ) e l’accelerazione di gravitazione (g).

p = h. ρ. g

Questo metodo è insensibile alla formazione di schiuma sulla superficie piana ed è possibile fino a 100m di rilevamento. Il metodo dipende direttamente dal densità (peso specifico) del liquido. Se la densità del liquido cambia è necessario apportare una correzione dell’uscita.

Serie HLM-16/25N, HLM-25C, HLM-25S

Per la misurazione del livello dell’acqua in serbatoi non in pressione, fori di trivellazione, pozzi d’acqua, pozzetti, piscine, ecc.

Schede tecniche:
https://www.sensormatic.it/archivio/pdf/DINEL-Sonde-idrostatiche-per-livelli-continui-serie-HLM.pdf
https://www.sensormatic.it/archivio/pdf/DINEL-Sonde-idrostatiche-per-livelli-continui-serie-HLM-25C.pdf
https://www.sensormatic.it/archivio/pdf/DINEL-Sonde-idrostatiche-per-livelli-continui-serie-HLM-25S.pdf

Serie HLM-35

Per la misura continua del livello di liquidi in serbatoi, serbatoi e tubazioni non a pressione

Scheda tecnica: https://www.sensormatic.it/archivio/pdf/DINEL-Sonde-idrostatiche-per-livelli-continui-serie-HLM-35.pdf
